공정 개요
한국앤컴퍼니 팔레타이징 솔루션은 생산량 증가와 작업 인력 감소를 최우선으로 합니다.
기존 1대의 팔레타이저만으로 구성된 라인을 철거한 뒤, 2라인으로 분기 및 2대의 팔레타이저를 구성하여 생산 CAPA를 확보하였고, 기존 수작업으로 진행되던 스티로폼 / 합판 안착을 자동화하여 작업자의 개입 요소를 줄여 2개의 라인을 한명의 작업자가 관리합니다.
프로젝트 배경 및 목적
배경:
기존 작업 방식은 라인 생산 CAPA와 팔레타이징 CAPA의 비대칭으로 작업자가 수작업으로 스티로폼, 합판 안착 작업을 수작업으로 보조해야 물량을 맞출 수 있는 구조로 7kg 상당의 합판을 지속적으로 투입하여 작업자의 피로도가 극심하였고, 합판 수동 투입 전까지 무한정 대기할 수 밖에 없는 구조이기 때문에 물류 사이클의 변동 폭이 큽니다.
주요 문제점:
수작업 과정에서 발생하는 팔레타이징 품질 불안정 및 속도 저하
생산성 저하 작업자의 피로 증가, 숙련공 ISSUE
목적
생산 효율성 향상: 개선된 로봇 자동화 도입으로 반복 작업 최소화
품질 일관성 확보: 수작업 개입 최소화로 품질 일관성 확보
작업 환경 개선: 작업자 피로도 경감 및 안전성 강화
Components
| Robot | YASAKAWA 산업용로봇 GP250 |
|---|---|
| Peripherals | 배터리 공급 인라인 컨베이어, 분배기, 배터리 복수 정렬 컨베이어, 전용 그리퍼, 팔레트 컨베이어, 팔레트 공급장치, 디버터 컨베이어, 합판 정렬대, 스티로폼 공급 탄창 |
Workflow
| STEP 1. | HMI에서 배터리 모델 선택 및 수량 입력 |
|---|---|
| STEP 2. | 인라인 투입 배터리를 컨베이어로 설정 수량만큼 정렬 후 팔레타이징 대기 |
| STEP 3. | 팔레타이징 위치로 이송 및 고정 |
| STEP 4. | 로봇이 레시피 기준 층 수에 맞춰 합판 정렬 |
| STEP 5. | 6축 로봇이 배터리 복수 그립 |
| STEP 6. | 레트에 자동 적재 |
| STEP 7. | 1층 완료 시 스티로폼 및 합판 자동 안착 |
| STEP 8. | 레시피 층 수만큼 반복 |
※ The content provided by Bigwave Robotics is protected under U.S. and Canadian copyright and intellectual property laws. Unauthorized reproduction, distribution, or use of this content is strictly prohibited.
Recommended Use Cases
AMR 오므론(omron) 물류로봇, 상품 종류별로 인식하고, 회수도 가능하다고? 😮
해당 도입사례는 오므론 AMR 물류로봇을 활용해 약 20~30kg에 이르는 개별 상품을 자동으로 회수하고 이동하도록 설계 되었습니다. 기존에는 작업자가 직접 중량 상품을 옮겨야 했기 때문에 근골격계 질환 위험이 높았고, 반복적인 수작업에서 오는 오분류 문제로 물류 효율성도 떨어지는 상황이었습니다. 오므론 AMR은 이러한 문제를 해결하기 위해 도입되었으며, 다양한 크기와 형태의 상품을 안정적으로 이송할 수 있도록 구성되었습니다. AMR의 탑모듈에는 포토센서가 장착되어 상품의 유무를 감지하고, 제품을 안전하게 이송할 수 있는 거리 설정 기능이 포함되어 있어 원활한 반송이 가능합니다.
자동차 배터리 팔레타이징 자동화, 야스카와 GP225로 60kg이 넘는 배터리를 안전하게 쌓아요 💪
본 솔루션은 한국앤컴퍼니에서 생산하는 아틀라스 배터리의 수출 위한 리팔레타이징 공정을 자동화한 사례입니다. 국가 별 수입 팔레트 규격과 고객사 별로 지정한 팔레타이징 패턴, 제품의 품종 또한 다양하기에 경우의 수의 합이 200가지를 넘겨 이에 대한 규격화와 중형 10/min, 대형 6/min의 물량을 대응하여 라인 안정성 확보를 목표로하고 있습니다. [팔레트 공급기 & 팔레트 컨베이어] 국가 별 5종류 이상의 팔레트를 공용으로 사용 가능하며, 10스택 원활한 물류 사이클 확보, 디스택된 팔레트는 배터리 팔레타이징 포지션으로 이송과 동시에 정렬되며, 작업이 완료된 팔레트는 배출 포지션으로 이송함. [배터리 정렬기] 인라인에서 투입되는 배터리를 세팅된 팔레타이징 패턴에 맞게 1단, 2단(직/병렬), 3단 자동 정렬한 뒤, 로봇을 통하여 배출 후 초기화되는 동작 반복 [로봇 팔레타이저] 정렬이 완료된 배터리를 컨베이어 측의 팔레타이징 포지션에 픽 앤 플레이스 동작을 지정된 위치와 층 수에 맞게 반복하며, 설정에 따라 층 마다 허니콤 자동 투입 [허니콤 공급 & 정렬기] NO BOX 사양의 배터리의 층 마다 들어가는 허니콤에 대한 자동 정렬 및 투입

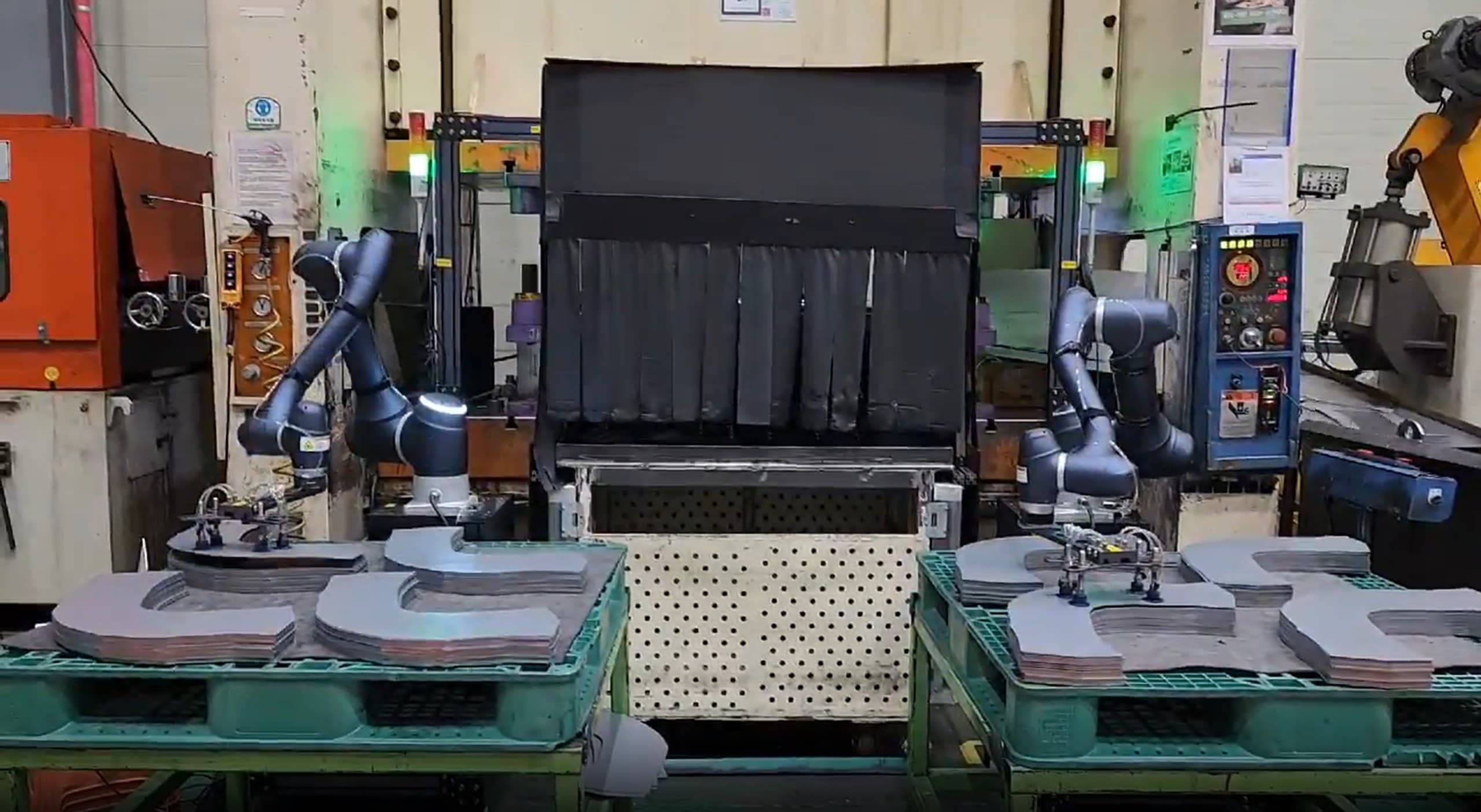

픽시스(PICKSYS) 3D 비전과 두산 협동로봇을 활용한 픽 앤 플레이스 솔루션
