Curious about the robots deployed?
이 적용사례는 UR10을 활용하여 Plastic Box Depalletizing & Open을 자동화한 솔루션입니다.
Plastic Box Depalletizing & Open 공정에서 작업자는 단순 반복적인 픽앤플레이스 작업으로 인해 근골격계 질환이 발생할 가능성이 높습니다. 로봇이 단순 반복적인 작업을 대신 수행하여 이러한 질병을 예방할 수 있습니다.
프로젝트 배경 및 목적
단순 반복 업무를 대신 수행
근골격계 질환을 예방
생산성과 품질을 향상
설치 면적 : 3m * 3m
Components
| Robot | Universal Robots UR10;
- 6축 다관절 협동로봇;
- 가반하중 10kg;
- 수평작업반경 1,300mm;
- 중량 28.9kg;
- 반복정밀도 ± 0.01mm;
- IP 54; |
|---|---|
| Peripherals | 로봇 고정대
- YWH-1500i Laser Welding Machine;
- 공압 기구부; |
Workflow
| STEP 1. | Plastic Box Loading |
|---|---|
| STEP 2. | 비전 촬영 |
| STEP 3. | 로봇으로 Box Position Data 송신 |
| STEP 4. | 로봇 팔 이동, Box Gripping |
| STEP 5. | 제함기로 De-palletizing, Box Open & Box Move to Conveyer Belt |
※ The content provided by Bigwave Robotics is protected under U.S. and Canadian copyright and intellectual property laws. Unauthorized reproduction, distribution, or use of this content is strictly prohibited.
Recommended Use Cases

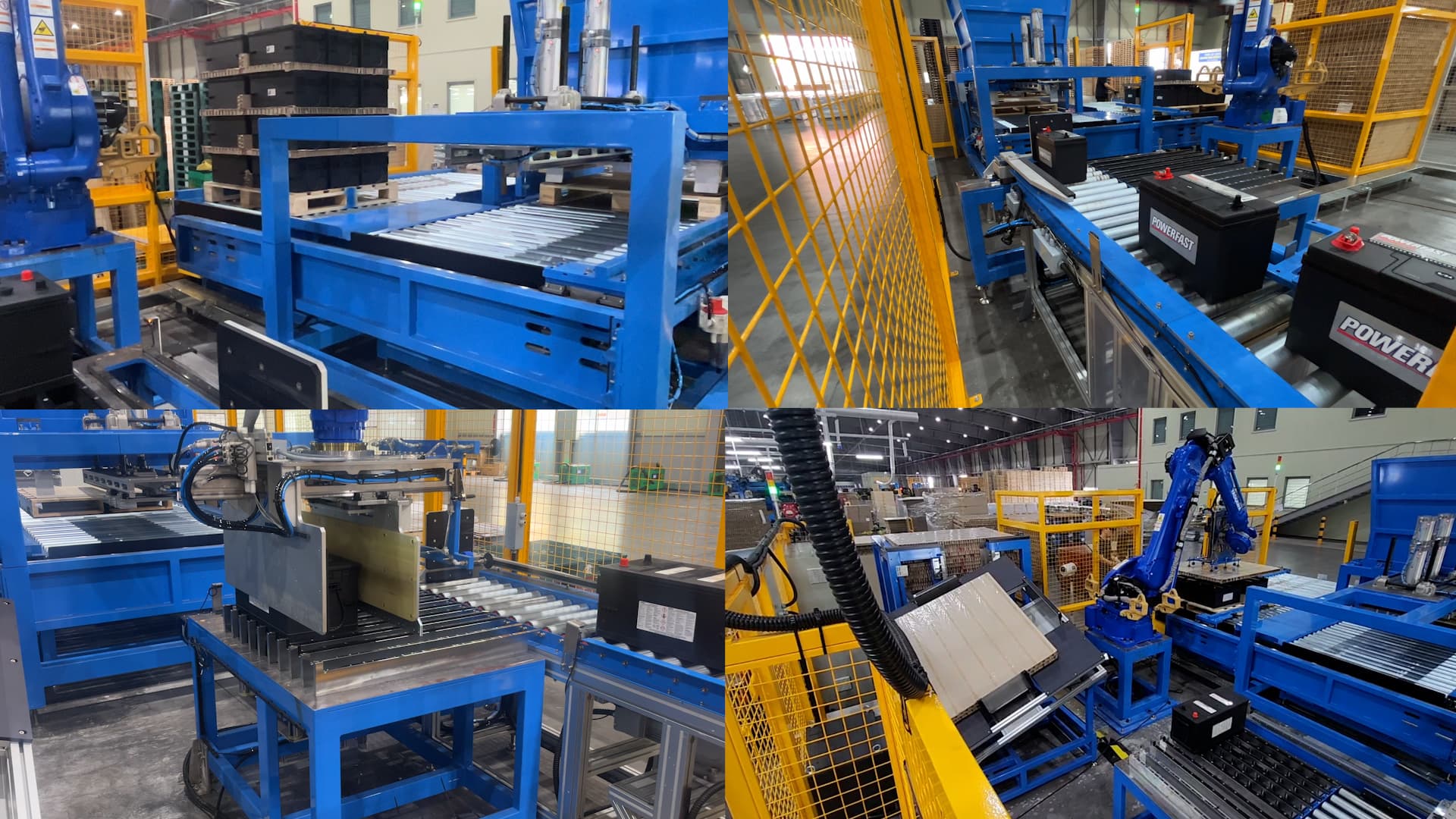

자동차 배터리 팔레타이징 자동화, 야스카와 GP225로 60kg이 넘는 배터리를 안전하게 쌓아요 💪
본 솔루션은 한국앤컴퍼니에서 생산하는 아틀라스 배터리의 수출 위한 리팔레타이징 공정을 자동화한 사례입니다. 국가 별 수입 팔레트 규격과 고객사 별로 지정한 팔레타이징 패턴, 제품의 품종 또한 다양하기에 경우의 수의 합이 200가지를 넘겨 이에 대한 규격화와 중형 10/min, 대형 6/min의 물량을 대응하여 라인 안정성 확보를 목표로하고 있습니다. [팔레트 공급기 & 팔레트 컨베이어] 국가 별 5종류 이상의 팔레트를 공용으로 사용 가능하며, 10스택 원활한 물류 사이클 확보, 디스택된 팔레트는 배터리 팔레타이징 포지션으로 이송과 동시에 정렬되며, 작업이 완료된 팔레트는 배출 포지션으로 이송함. [배터리 정렬기] 인라인에서 투입되는 배터리를 세팅된 팔레타이징 패턴에 맞게 1단, 2단(직/병렬), 3단 자동 정렬한 뒤, 로봇을 통하여 배출 후 초기화되는 동작 반복 [로봇 팔레타이저] 정렬이 완료된 배터리를 컨베이어 측의 팔레타이징 포지션에 픽 앤 플레이스 동작을 지정된 위치와 층 수에 맞게 반복하며, 설정에 따라 층 마다 허니콤 자동 투입 [허니콤 공급 & 정렬기] NO BOX 사양의 배터리의 층 마다 들어가는 허니콤에 대한 자동 정렬 및 투입

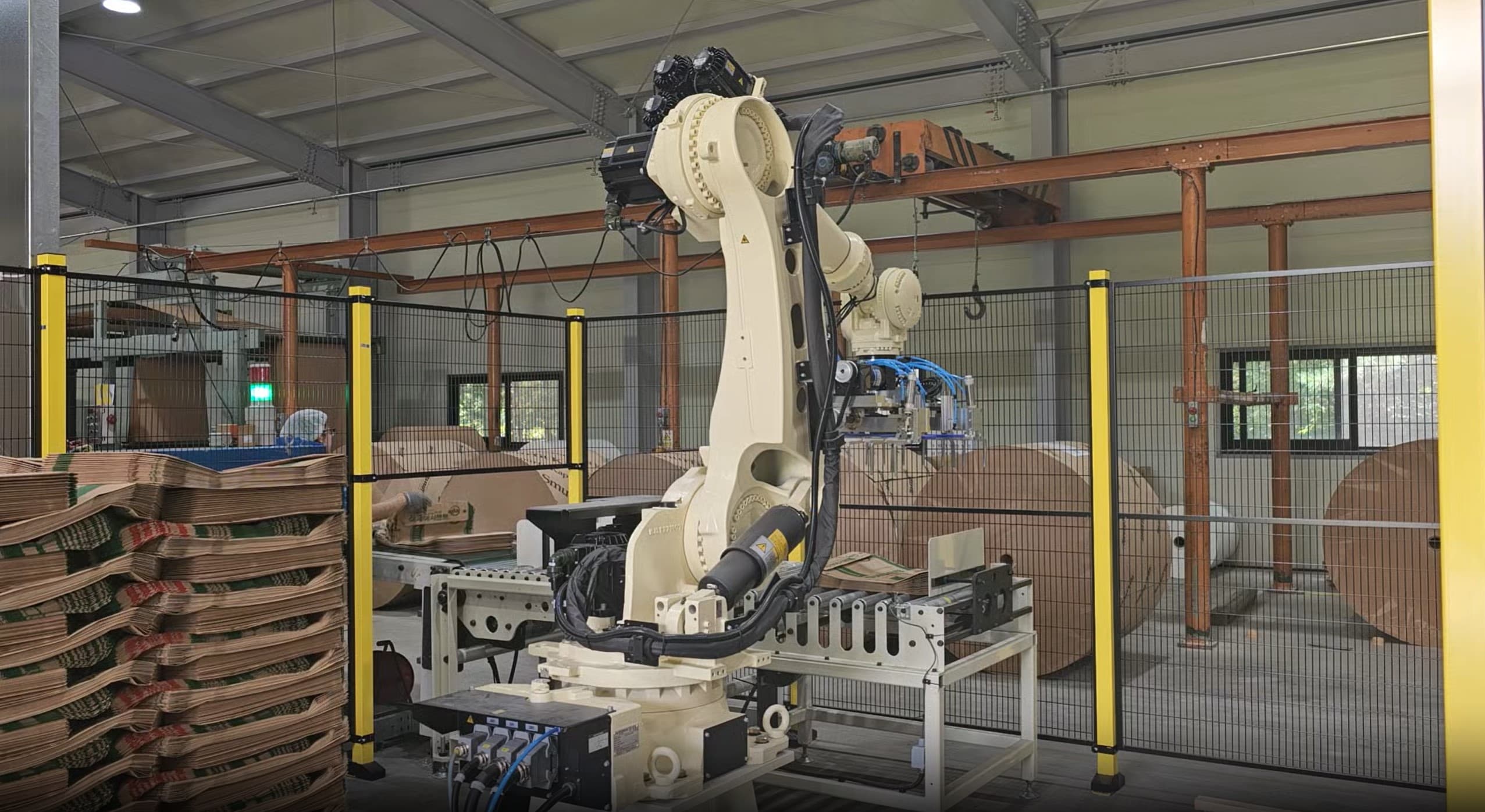

현대로보틱스 HS220을 활용한 포대 팔레타이징 솔루션
이 적용사례는 현대로보틱스 HS220에 자체 개발한 OP system을 접목하여 종이 포대를 팔레타이징하는 솔루션입니다. 자체 개발한 OP system은 팔레트 사이즈, 포장재 특성에 따라 유연하게 설정하여 효율적으로 사용할 수 있습니다. 특히 다년간의 포대 제작 설비 납품 경험을 토대로 작업장에서 안정적으로 작동하는 팔레타이징 시스템을 책임 구현하였습니다.

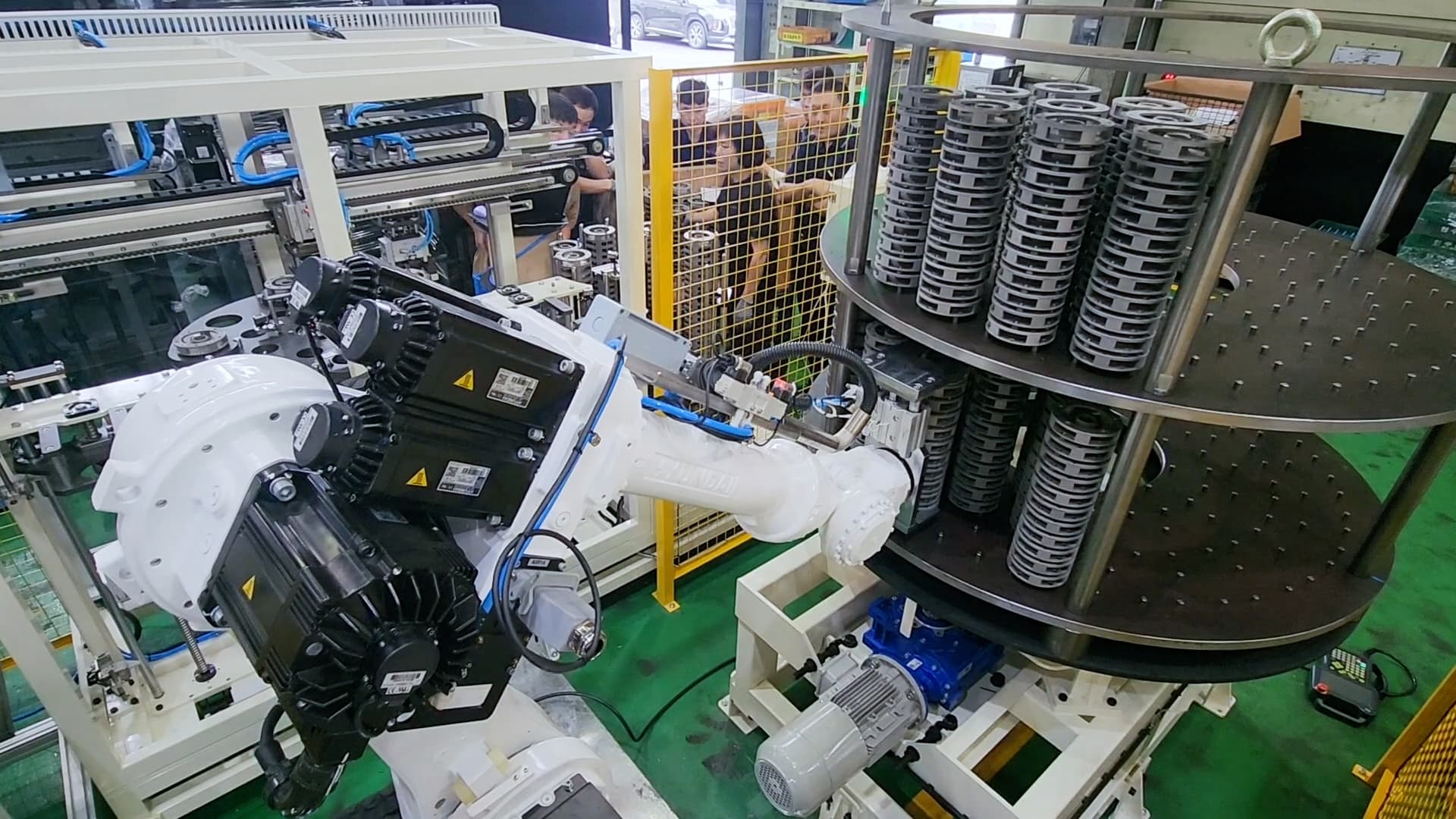

삼락열처리 적층 공정 자동화 성공!🙌 지그 설계까지 완벽 구축했습니다.(ft. 현대로보틱스 산업용로봇)
